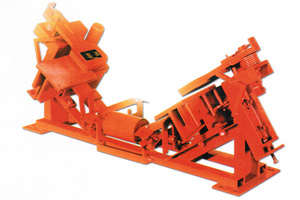

帶式輸送機用斷帶抓捕器

概述
     DDZ型斷帶抓捕器，是我公司研發的新型斷帶保護產品，本產品在總結以往抓捕器實際使用中出現的不足基礎上，加以改進，具有抓捕力大，靈活性強等更多優點。

工作原理
     DDZ-40/80□100□120□140□160□200型帶式輸送機用斷代抓捕器沿帶式輸送機多處安裝，當皮帶正常運行時，中部的單向輪隨皮帶轉動，左右兩模型閘塊處于皮帶下方且與皮帶不接觸，上閘塊調整到皮帶兩側，且與皮帶縱向平行。
     當發生斷帶時，觸動裝置使上閘塊快速轉動到皮帶上方，同時帶動楔形槽運動，將下滑的皮帶夾持制動在上閘塊與楔形閘塊之間阻止端帶下滑。

性能特點

　　正常運行時，上閘塊及楔形閘塊與皮帶不接觸，并且上閘塊旋轉至皮帶兩側，可避免阻礙煤炭運輸。
　　制動皮帶時，以皮帶的下滑力作為驅動力，使楔形閘塊自鎖，將下滑皮帶制動，無需外動力。
　　制動時，皮帶被夾持在上閘塊與楔形閘塊之間。閘塊與皮帶為面接觸，制動面積大，對皮帶損傷小。
　　可以根據運載量，調整上閘塊調整螺栓，設定上閘塊伸入皮帶的深度。
　　采用整體士的安裝支架，其強度比分體式支架大大增加。安裝方便。

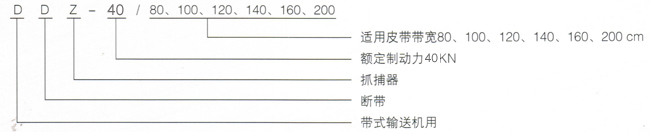

型號說明：

技術特征：
　　單側制動寬度（可調）：100-150mm
　　額定制動力：40KN/套
　　破壞載荷：50KN/套

產品使用范圍：
　　帶寬為500-2000mm的帶式輸送機
　　剛性架式和吊掛式輸送機
　　皮帶輸送機的傾角：a≥6度
　　槽式托槽角：適用于各種槽角

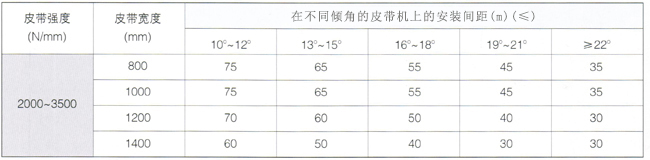

上斷帶抓捕器的安裝間距-（參考值）

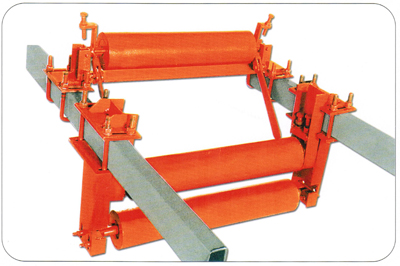

下斷帶抓捕器結構示意圖及數量選擇

下斷帶抓捕器選用數量依據：一般取大于上斷帶抓捕器50%的數量
